產品名稱 |
電動襯膠閘板閥 |
|
應用范圍 |
冶金、礦山、發電、煤炭、化工、水利等漿體管道輸送系統； 起截止液流作用，不能做調節閥使用，只能全開全閉，安裝無方向限制 |
|
型號規格 |
LAD-Z942J DN40-DN800 |
|
閥體材質 |
碳鋼 |
| 襯膠材質 |
天然橡膠/EPDM/丁基橡膠等 |
|
壓力/溫度 |
0.6Mpa/1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa / -35℃~+130℃ |
|
法蘭標準 |
國標 PN10/16/25/40 、美標ANSI 150LB 等其他標準 |
|
適用介質 |
污水、礦漿、酸堿性介質等 |
|
控制條件 |
電動執行機構 |
|
閥門優點 |
雙面彈性密封；密封性能好，密封可靠； 流體阻力小，密封面受介質的沖刷和侵蝕小； 開閉省力，可手動或蝸輪，也可電動等遠程控制； 介質流向不受限制，無擾流，無壓降； 結構長度短，整個閥體內表面襯橡膠，高耐磨耐腐蝕 |

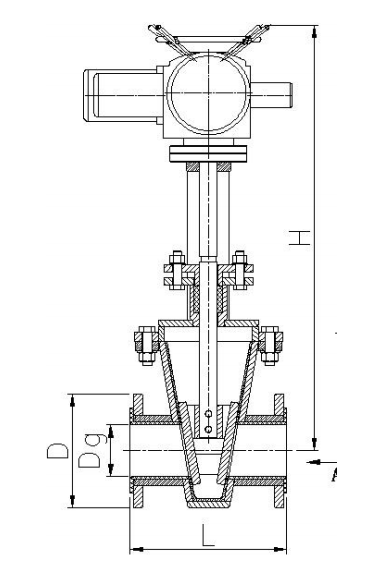

電動襯膠閘板閥結構示意圖

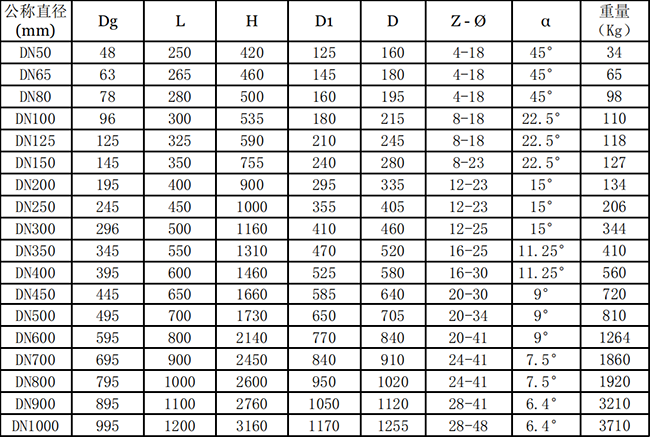

電動襯膠閘板閥1.6MPa下的外形尺寸

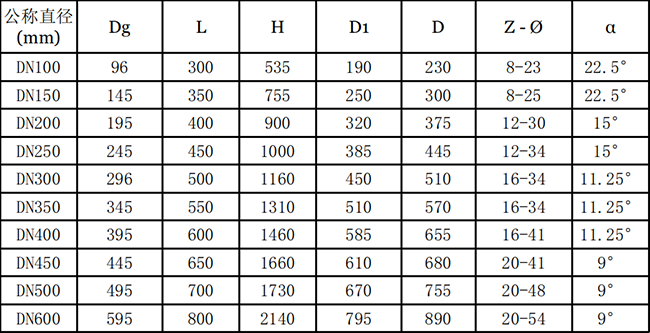

電動襯膠閘板閥4.0MPa下的外形尺寸
